你现在的位置:首页>>产品中心>>测试方案选择指导>>金属电阻率测试方案金属电阻率测试方案
ST2921B燃料电池双极板炭纸垂直电阻率测试仪炭纸接触电阻测试仪
ST2921B燃料电池双极板炭纸垂直电阻率测试仪炭纸接触电阻测试仪
产品类别: 金属电阻率测试方案
上架时间: 2021/5/31 10:30:30
浏览次数: 2979
产品详细




ST2921B质子交换膜燃料电池双极板、炭纸电阻测试系统技术参数

一、结构特征



         ST2921B四端子法测试双极板、炭纸垂直接触电阻原理图               ST2921B四探针法测试双级板、炭纸水平电阻率PC软件界面

二、概述

2.1基本功能

ST2921B质子交换膜燃料电池双极板电阻测试系统是运用四端子法和四探针法原理测试质子交换膜燃料电池(PEMFC)双极板、炭纸及部件的电阻率体电阻、接触电阻等参数的专业集成测量仪器。

2.2采用主要国标

GBT20042.6-2011 质子交换膜燃料电池-第六部分 双极板特性测试方法》、《GBT 20042.7-2014质子交换膜燃料电池第7部分:炭纸特性测试方法》、GBT 1552-1995硅、锗单晶电阻率测定直排四探针法》。

2.2 系统成套组成:

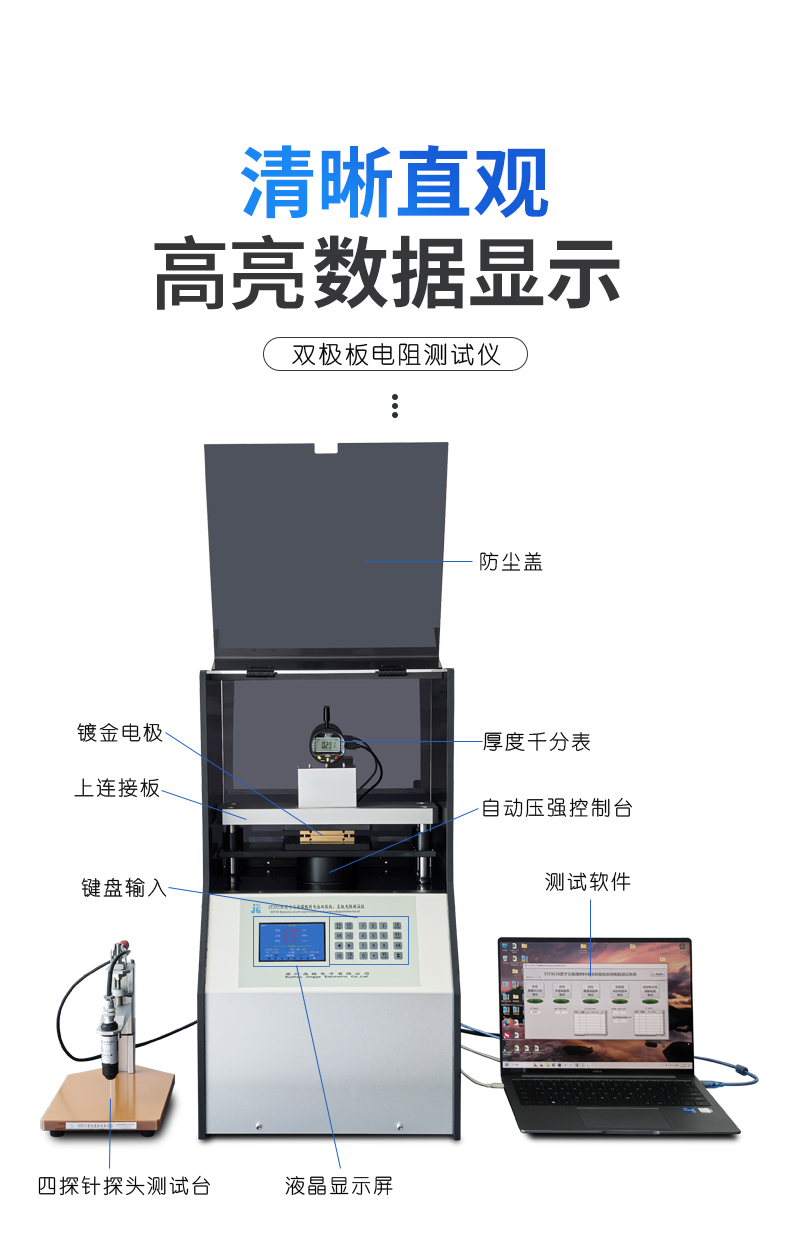

测试系统主要单元有:测控主机及彩色液晶显示屏、自动压强控制台、自动厚度千分表、四端子镀金电极、四探针测试台和四探针探头以及配套PC测控软件等。

2.3优势特征

² a. 符合国标的测控模式,科学合理精度高。

Ø 符合《GBT20042.6-2011 质子交换膜燃料电池-第六部分 双极板特性测试方法》、GBT 20042.7-2014质子交换膜燃料电池第7部分:炭纸特性测试方法》、GBT 1552-1995硅、锗单晶电阻率测定直排四探针法》

² b. 一机多用,专业高效。

Ø 一套系统中,四探针法完成水平方向电阻率测试,四端子法完成垂直方向电阻、电阻率和接触电阻测试。

Ø 系统重要单元有:炭纸厚度均匀性测试、电极综合垂直面电阻率测试、炭纸平面电阻率测试、炭纸垂直电阻率测试、双极板体电阻率测试、双极板炭纸接触电阻测试等,专业集成,性价比高。

² c. 全自动连续阶梯式多压强点连续测试模式。智能拟合“电阻率-压强”曲线、“电阻-压强”曲线、“接触电阻-压强”曲线。重复性好、简捷高效。

Ø 以完整曲线和数据列表代替单点表征更直观全面。

Ø 克服手工压力施加模式下易疲劳、一致性差弊端,提高工作效率和测试精度。

² d. 彩屏同屏显示多个参数:电阻率、电阻、接触电阻、压强、高度等。

Ø 克服数码LED显示器显示器多内容不能同步显示的局限性。

² e. 人机对话测控多模式选择、简便高效。

单机模式,仪器所有参数设定、功能转换全部采用轻触按键+彩屏显示,

联机模式,有配套PC软件,提供参数设定界面、测控界面、在线帮助界面等完善便捷的功能。用于在PC端实现对仪器的测控功能以及数据查看、编辑、保存、打印、历史查询等功能。

² f. 仪器具有高度、压强自校功能,保证客户端长久保持高精度测控效果。

2.4适用场景

本仪器适用于质子交换膜燃料电池双极板材料和部件的电阻率、体电阻、接触电阻等参数测试。广泛应用于燃料电池双极板相关高等院校、研究院所、计量单位、工矿企业等,是检验和分析燃料电池双极板电阻参数的一种重要优良工具。



三、技术参数

  3.1 可测样品特性参数

    a. 可测样品种类:双极板材料(石墨或金属),扩散层材料(燃料电池专用碳纸等),双极板部件!

b. 可测阻抗范围:

可测电阻率范围:20.00×10-6 200.00×103 Ω*cm ,分辨率:1.0×10-6 0.01×103  Ω*cm。

  可测电阻范围:20.00×10-6 200.00×103 Ω ,分辨率:1.0×10-6 0.01×103  Ω

可测接触电阻范围:20.00×10-6 200.00×103 Ω*cm2 ,分辨率:1.0×10-6 0.01×103  Ω*cm2





   c. 电极选型、样品尺寸和压强量程推荐:如下表3.1。

3.1 四端子电极选型、样品尺寸和压强量程推荐表

序号

电极型号

ST2921-SD50

ST2921-SD30

1

电极类型

四端子电极

四端子电极

2

圆形截面(cm2/直径(mm)

50/φ80

30/φ62

3

可测样品截面(mm)

(圆直径或矩形边长)

φ80内圆形或矩形

5cmX5cm正方形

Φ62内圆形或矩形

2.1cmX2.1cm正方形

4

可测样品厚度(≤cm)

2.0

2.0

5

可测压强范围(MPa)

0 ~ 4.0

0 ~ 4.0

6

选型参考

国标推荐型

国标协议型

3.2 可提供测试条件参数

   a. 八档恒流源:0.1uA,1.0uA,10uA,100uA,1.0mA,10mA,100mA,1.0A。精度±0.1%。

      电压表:20mV ~ 2.0V 自动量程,精度±0.1%。

   b. 电极选型和压强条件推荐

    系统提供额定压力10000N(1000KG),以推荐截面25cm2为列,可选压强范围0~4MPa,与电极及样品截面有关,详细参考表3.1

3.3 单机模式数据表征形式和精度等级参数

  a. 实时同步显示:电阻率ρ、电阻R、接触电阻,精度±0.3%,“5位有效数字+数量级单位”的科学计数法。

  b. 实时同步显示:压强P、厚度度W,精度±0.2%,4位有效数字。

  c. 实时同步显示:测试电流大小方向。

3.4 联机模式数据表征形式和精度等级参数

  a. 软件测控界面和仪器彩屏实时同步显示相关内容。

b. 测试结束可打印测试报告,报告中包含电阻率ρ-压强Pa”表单和曲线,电阻Rp-压强Pa”表单和曲线,接触电阻Rj-压强Pa”表单和曲线。

3.5 仪器外形尺寸、重量参数

  a. 外形尺寸:长×宽×高=33cm×30cm×47cm

  b. 重量:20Kg

3.6 仪器电源配置参数

  a. 电源:电压U=220V±10V,频率f=50Hz±5Hz.

  b. 功率:P<200W, 保险丝规格 250V1.0A

3.7 仪器使用环境和保存方式

a. 温度:T=0-40℃,相对湿度:RH≤60%

b. 工作室内应无强电磁场干扰,不与高频设备共用电源。

c. 阴凉干燥无腐蚀气体环境下保存。
