太阳能电池片方阻测试方案
太阳能电池片方阻测试方案
产品类别: 太阳能电池片方阻测试方案
上架时间: 2015/9/6 15:11:24
浏览次数: 5732
产品详细


一、可以测试的太阳能电池片类型,(图)

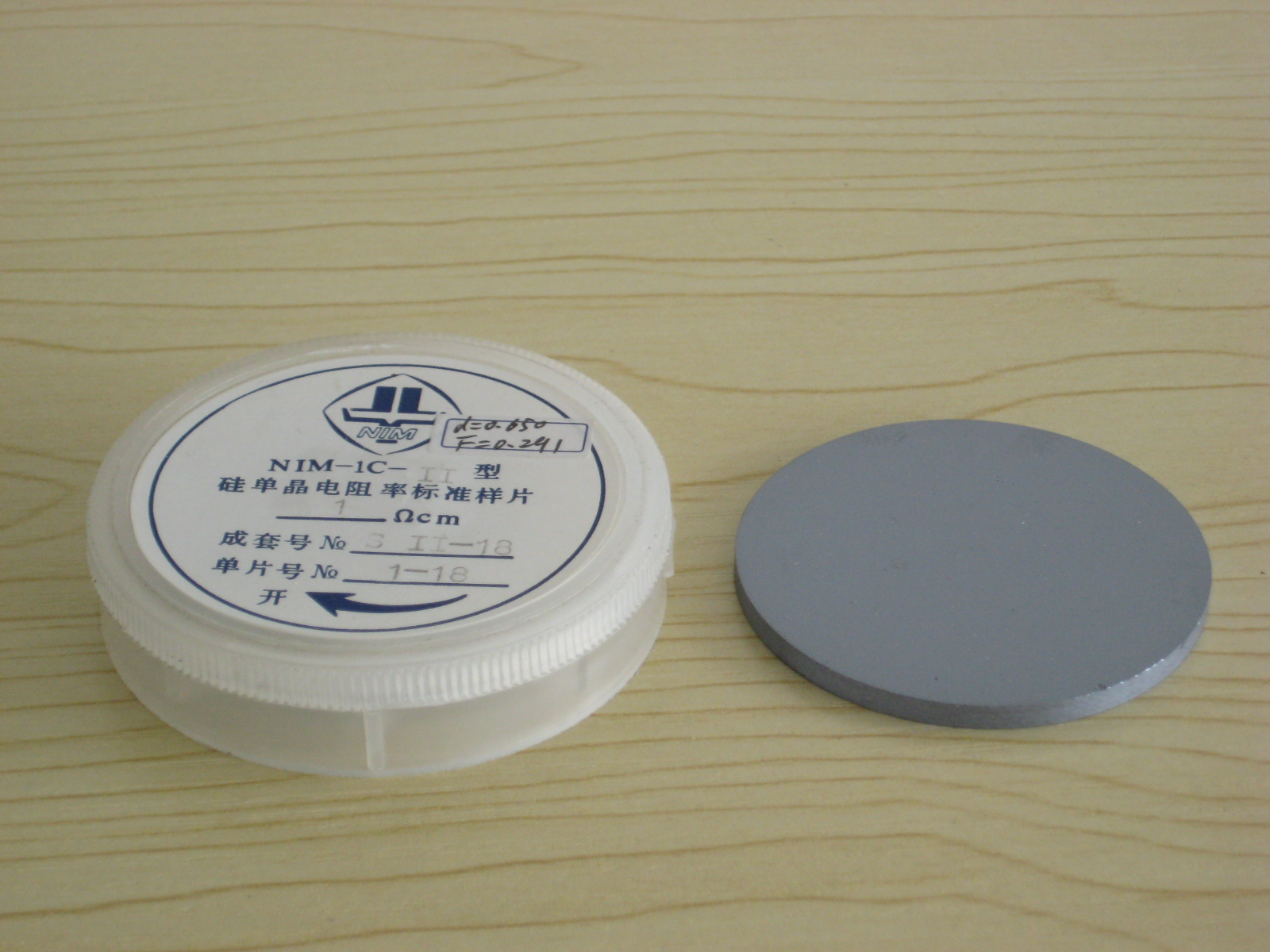

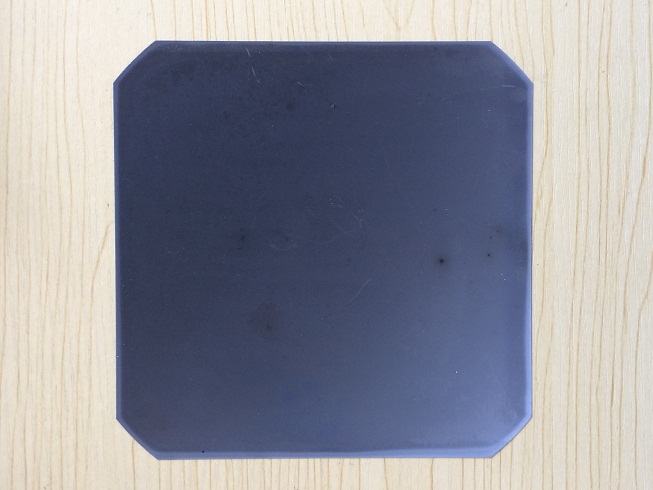

                    图 1-1硅片               图1-2单晶硅               图1-3多晶硅

二、方案选配

   太阳能电池片方阻测试的方案选配核心原则,一是要遮光测试,防止光电效应对测试的干扰,二
是采用多探头同步测试,提高测试效率。
   太阳能电池片方阻测试的方案选配分三个方面:探头的选配、仪器的选配、测试台的选配。任意
三件套组合可以构成不同特色的方案,下面可供自行选择。

2/1测试太阳能电池片探头选配。点击这里了解详情

    太阳电池片测试探头一般选用比较硬的、耐磨的钨针探头,耐用的。可以选择我公司的ST2258
A-F01或ST2253-F01可供自行选配。
   选用ST2258A-F01是针距2+2+2的,是对太阳能电池片没有损害的,是专门测试光伏太阳能电池
片的。

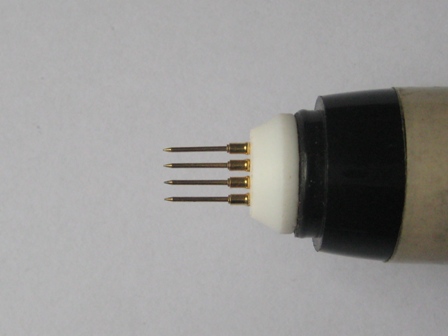

                          ST2258A-F01

2/2太阳能电池片测试四探针测试仪的选配。

   四探针测试仪选配的基本原则是材料电阻率或方阻的测试范围、测试精度,一般测试
范围不算太大的可以选择手持式M-3型的,这款是充电式的方便携带,还可以选择测试范
围大一点的台式的ST258C型或st2253型带电脑测试软件的,也可以选择精度更高的双电测
ST2263的(带电脑测试软件)。以上几种可供自行选择,测试范围及图如下  所示

手持式M-3型四探针测试仪   点击这里了解详情

测试范围、分辨率
      电    阻:     0.010Ω ~ 50.00kΩ,       分辨率0.001Ω ~ 10 Ω
      电 阻 率:     0.010Ω-cm~ 20.00kΩ-cm, 分辨率0.001Ω ~ 10 Ω-cm
      方块电阻:     0.050Ω/□ ~ 100.00kΩ/□ 分辨率0.001Ω ~ 10 Ω/□

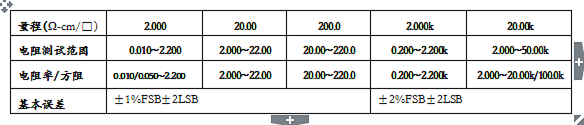

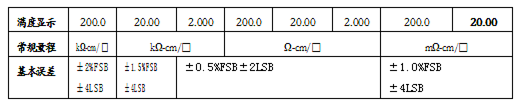

量程划分及误差等级

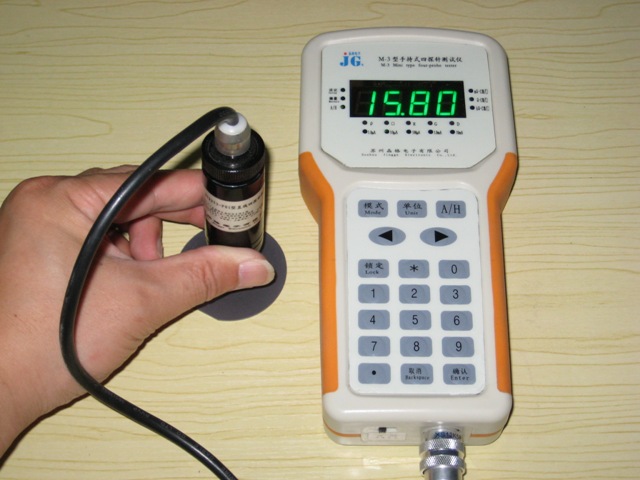

           M-3手持式四探针测试仪
   M-3手持式是一款锂电池充电的,可以随身带着检验,外出携带。

台式ST2258C四探针测试仪   点击这里了解详情

测试范围、分辨率
电    阻:10.0×10-6 ~ 200.0×10∧3  Ω,  分辨率1.0×10-6 ~ 0.1×10∧3  Ω
         (1.0×10-6 ~ 20.00×10∧3  Ω,  分辨率0.1×10-6 ~ 0.01×10∧3 Ω)
电 阻 率:10.0×10-6 ~ 200.0×103 Ω-cm   分辨率1.0×10-6 ~ 0.1×103  Ω-cm
         (1.0×10-6 ~ 20.00×10∧3 Ω-cm 分辨率0.1×10-6 ~ 0.01×10∧3 Ω-cm)
方块电阻:50.0×10-6 ~ 900.0×103 Ω/□   分辨率5.0×10-6 ~ 0.5×103  Ω/□
         (5.0×10-6 ~ 100.0×10∧3 Ω/□ 分辨率0.5×10-6 ~ 0.1×10∧3  Ω/□)

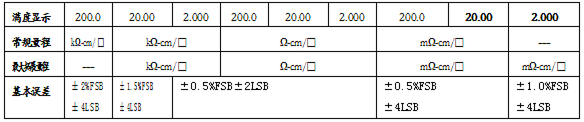

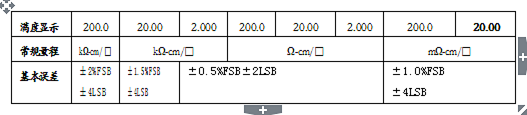

量程划分及误差等级

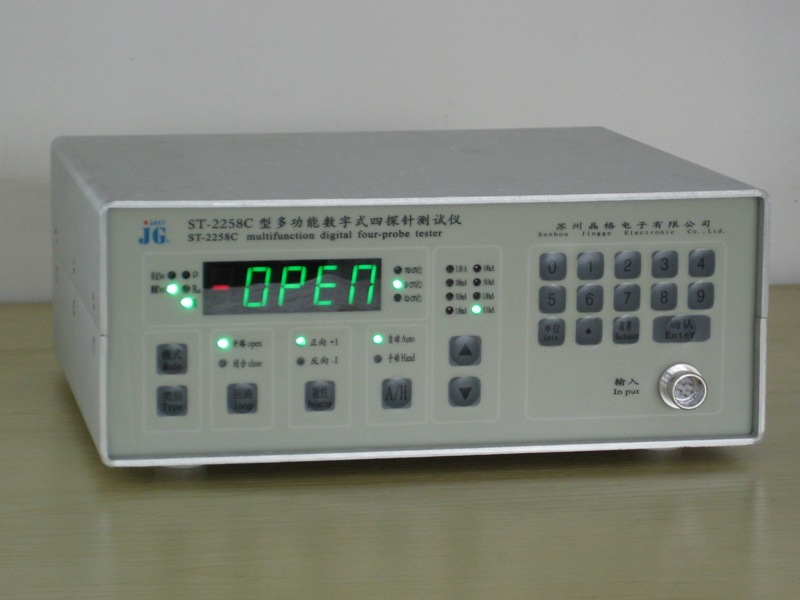

                  ST2258C

  台式ST2258C这款测试范围大一点,是八个量程的,手动/自动的,带产品分类功能。比M-3
手持式多几个量程。不带电脑PC测试软件,手工记录数据。

台式ST2253四探针测试   点击这里了解详情

测试范围、分辨率

   电  阻 1×10-4~2×10∧5 Ω ,  分辨率:1×10-5~1×10∧2 Ω
   电阻率:1×10-4~2×10∧5 Ω-cm,分辨率:1×10-5~1×10∧2 Ω-cm
   方  阻:5×10-4~1×10∧6 Ω/□,分辨率:5×10-5~1×10∧2 Ω/□

量程划分及误差等级

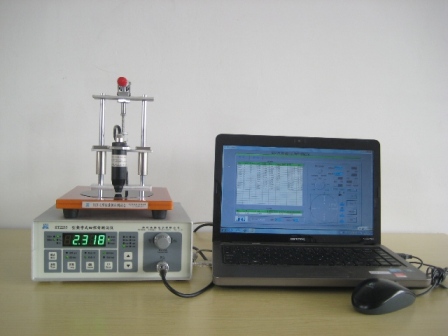

   台式ST2253C和ST2258C测试范围和量程是一样的,也是八个量程,手动/自动量程。就是多了个带
电脑PC软件的,USB通讯接口,软件界面同步显示、分析、保存和打印数据



                                              ST25253C

台式ST2263四探针测试   点击这里了解详情

测试范围、分辨率
  电阻率:1×10-4~2×10∧5 Ω-cm,分辨率:1×10-5~1×10∧2 Ω-cm
  方  阻:5×10-4~1×10∧6 Ω/□,分辨率:5×10-5~1×10∧2 Ω/□
  电  阻:1×10-5~2×10∧5 Ω   ,分辨率:1×10-6~1×10∧2 Ω

量程划分及误差

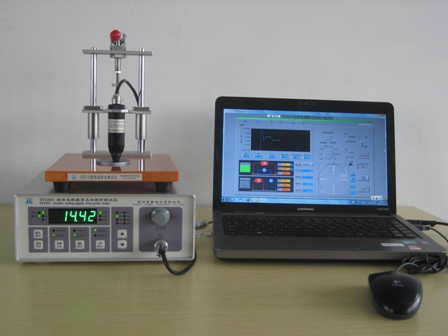

         ST2263

    台式ST2263这款是双电测的,误差极小,测试更精准,也带电脑PC软件的

2/3太阳能电池片测试台的选配。 点击这里了解详情

   太阳能电池片测试台可以选配我公司专门测试太阳能电池片的SZT-F,这款里面是五探头同步进行测
试电池片的四角和中心典型取样点,简便快捷提高效率。测试台具有专门遮光外罩,防止光线照射引起
电池片的光电效应对测试结果的影响。可以选择如下图  所示


                         SZT-F

SZT-F测试台技术参数

1. 四探针测试探头:测试压力400~600g
2. 可测电池片平面尺寸:矩形片W×H=175mmX175mm,或Φ175mm,
   厚度尺寸:不调整≤2mm,调整后≤10mm
3.外形尺寸:W×H×L=30cm×25cm×30cm
   净    重:≤4.0kg
