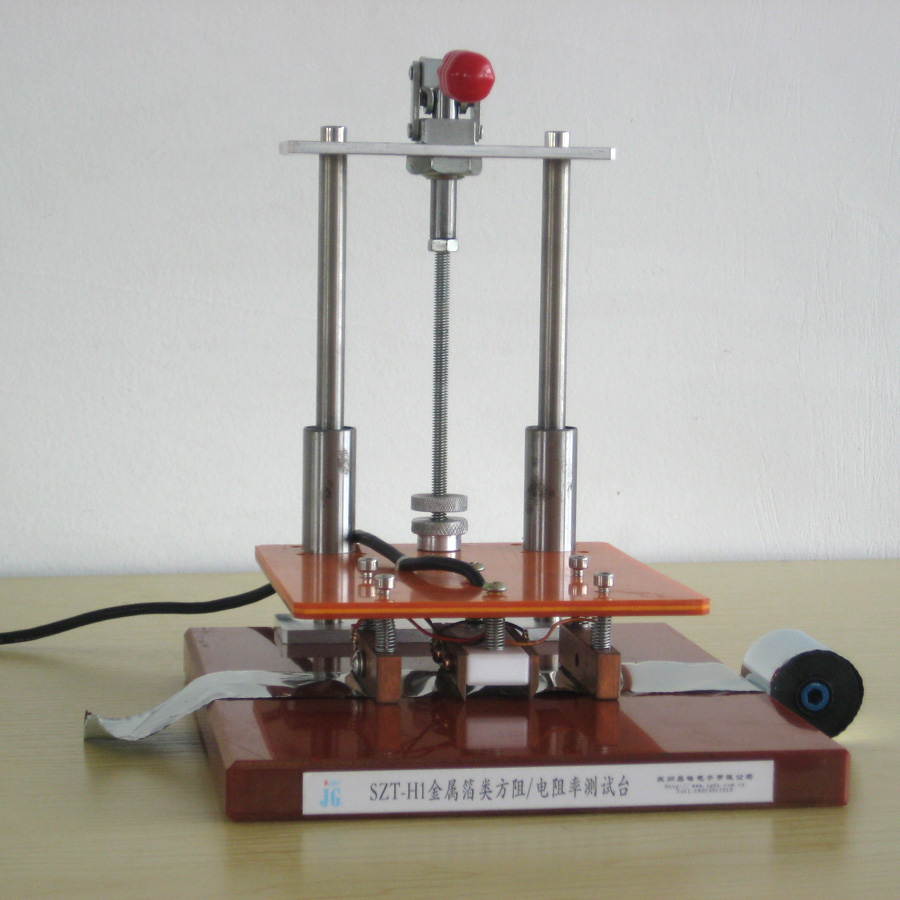

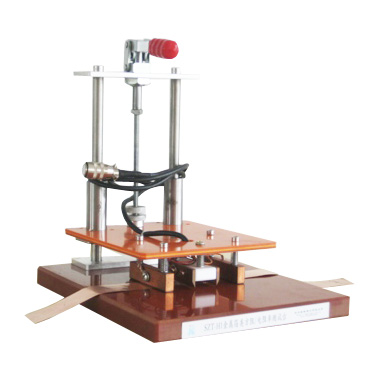

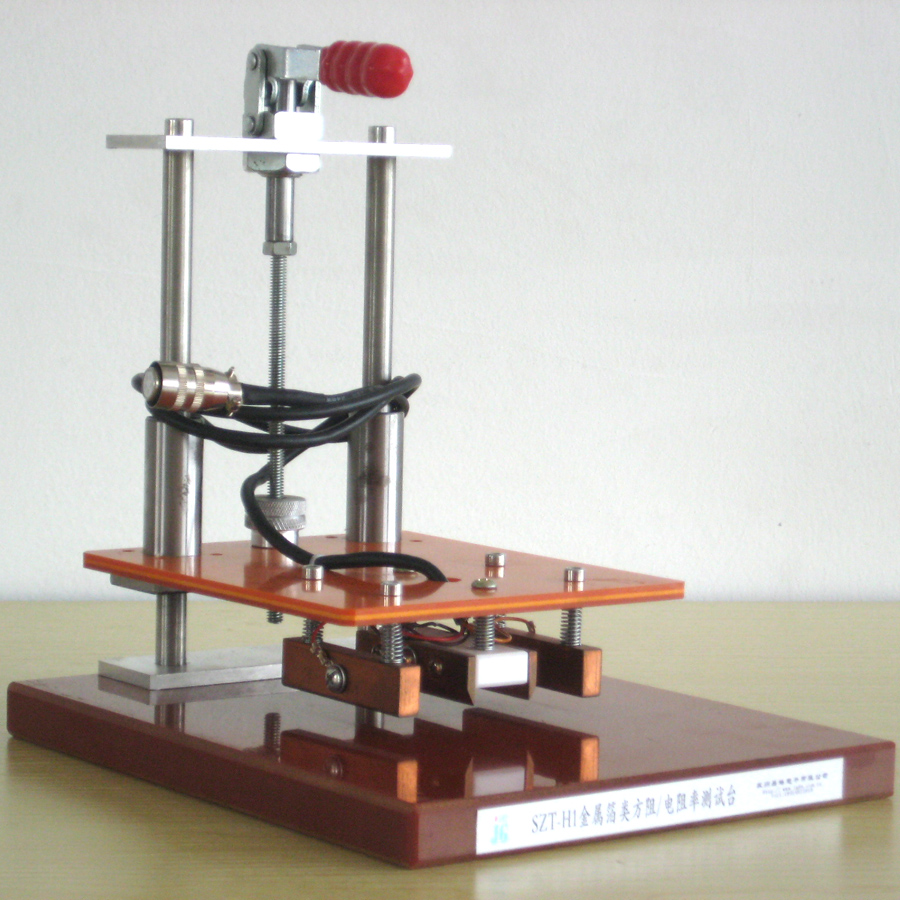

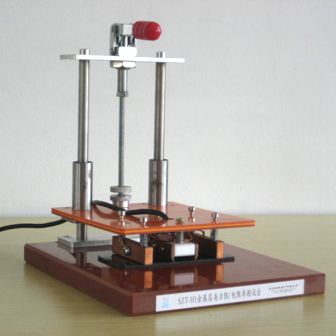

SZT-H1型质量电阻率测试台
SZT-H1型质量电阻率测试台
产品类别: SZT-H1型金属质量电阻率测试台
上架时间: 2013/5/2 16:02:03
浏览次数: 5226
产品详细
SZT-H1型质量电阻率测试台简介

一 、功能与结构特征概述

     基本功能:SZT-H1型质量电阻率测试台 配以四探针仪器构成成套测试系统,是运用四端子测量原理的专业测量金属箔类(质量)电阻率/方阻的多用途综合测量装置。(以下简称测试台)
     基本组成:测试台测试电极组、升降台、支架、连接线缆等部件组成。
     配套与兼容本测试台兼容本公司所有台式四探针测试仪器。本测试台可兼容国内同行绝大多数四探针电阻率/方阻测试仪器。
    优势特征SZT-H1质量电阻率测试台符合国标《GB/T 5230-1995》中对金属箔类质量电阻率测试要求,测试电极采用铜质刀架制成,故定位准确、游移率小、接触良好;测试结果由数字表头直接显示。仪器具有测量精度高、灵敏度高、稳定性好、智能化程度高、结构紧凑、测量简便等特点。
仪器适用于金属薄膜材料厂、半导体薄膜材料厂、橡塑材料厂、电容器厂、科研单位、高等院校等对半导体或金属薄膜材料的方阻、电阻率性能的测试。特别适用于要求快速测量中低方阻及要求结果分选的场合。

二、技术参数(配ST2258A型多功能数字式四探针测试仪)

2.1 测量范围、分辨率(有所配仪器决定)
  (1)方阻测试范围*(以配SZT-H1测试台为例)
     测量膜宽:1mm≤B≤50mm
     基本方阻测量值:1.0×10-6 ~1.2×103 Ω/□,分辨率:1.0×10-7~1.0×100  Ω/□。
  (2)电阻率测试范围(以配SZT-H1测试台为例)
    (厚度d<10mm,宽w<50mm)
     基本电阻率测量值:1.0×10-6 ~1.2×103 Ω*cm,分辨率:1.0×10-7 ~1.0×100  Ω*cm。
2.2 SZT-H1测试刀架:
    ⑴电压刀片间距:20mm±0.2% ,刀刃长60mm
    ⑵电流刀片间距: 300mm,刀刃长60mm
    ⑶测试台架外型尺寸:360×200×240(长×宽×高)
三、详情请登陆苏州晶格电子有限公司官方网站http://www.jgdz.com.cn
    查看《SZT-H1质量电阻率测试台技术使用说明书》

四、联系方式:18914021918/0512-80973697 QQ:1064887318 丁先生
