绝缘、抗静电材料电阻率表面电阻测试方案
绝缘、抗静电材料电阻率表面电阻测试方案
产品类别: 绝缘、抗静电材料电阻率表面电阻测试方案
上架时间: 2015/9/6 16:12:27
浏览次数: 5537
产品详细
一、可以测试的绝缘、抗静电材料类型(图)

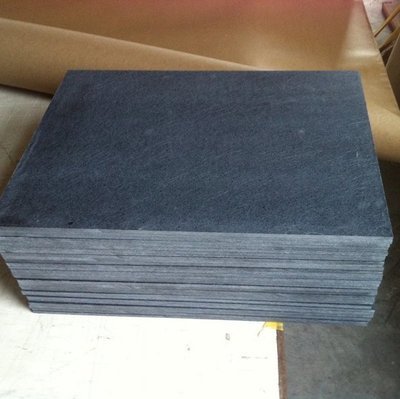

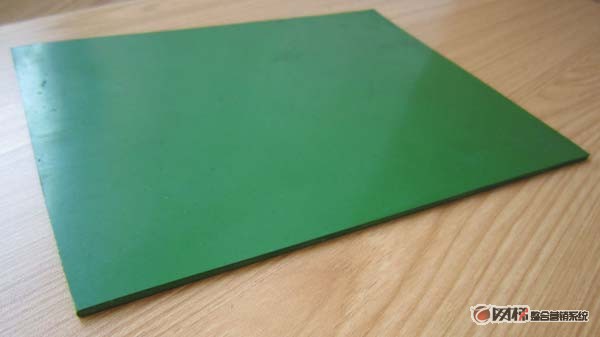

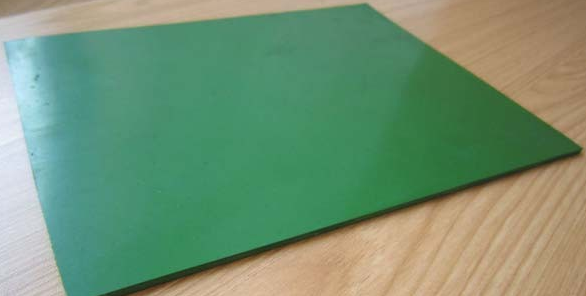

       图2-1防静电橡胶          图2-2绝缘防静电塑          图2-3防静电材料

二、方案选配

绝缘、抗静电材料电阻率表面电阻测试方案选配核心原则:一是,测试绝缘、抗静电材料可以选用环形三 电极ST2254-F01的,测试小样品10X10的高阻玻璃上镀膜可以选用环形三电极极ST2254-F02的,二是选配公 司的超高阻仪配合环形三电极来测试绝缘、抗静电材料电阻率表面电阻测试。    绝缘、抗静电材料电阻率表面电阻测试的方案选配分三个方面:探头的选配、仪器的选配、测试台的选配、 它是由三个独立的电极组成,中心为圆柱体直径为50mm,高度40mm,圆柱体外为一圆环,圆环内径为60mm ,外径如果测试小样品10X10可以选用另外一种环形三电极型号ST2254-F02的,如下图  所示

2/1测试绝缘、抗静电材料测试电极的选配

     一般测试绝缘、抗静电材料测试电极可以选配我公司的ST2254-F01型的,这款采用了标准环形三电极法,
以下介绍选配方法 。为80mm,高是40mm,底为一平板,直径为100mm圆板,厚度一般为10mm,



                      ST2254-F01                ST2254-F02

2/2绝缘、抗静电材料测试仪的选配

   一般可以选配我公司的超高阻仪ST2254、ST2255或ST2264型的,这三款仪器运用了环型三电极法原理测
量固体绝缘材料体积电阻率和表面电阻率的多用途综合测量装置,也可作为超高阻计或微电流测试仪使用。

 ST2254超高阻仪

.测试范围、分辨率(量程可向上或下扩展1~2个数量级)
   电    阻:     1.0×10³ ~ 2.0×10¹²  Ω,   分辨率0.1×10³ ~ 0.1×10¹² Ω
   电 阻 率:     1.0×10³ ~ 2.0×10¹²Ω-m    分辨率0.1×10³ ~ 0.1×10¹²  Ω-m
   方块电阻:     1.0×10⁴ ~ 2.0×10¹²Ω/□   分辨率1.0×10³~ 0.1×10¹² Ω/□
   工作电源:220V±10%, f=50Hz±4%,PW≤20W
   外形尺寸:W×H×L=280mm×90mm×275mm

ST2254超高阻仪如下所示,点击这里了解详情



                          ST2254

 ST2255超高阻仪如下图所示,点击这里了解详情

  测量范围、分辨率

     电    阻:     1.0×10³ ~ 2.0×10∧16  Ω,   分辨率0.1×10³ ~ 0.1×10∧16  Ω
    电 阻 率:     1.0×10³ ~ 2.0×10∧16 Ω-m   分辨率0.1×10³ ~ 0.1×10∧16  Ω-m
    方块电阻:     1.0×10³~ 2.0×10∧16 Ω/□   分辨率1.0×10³ ~ 0.1×10∧16  Ω/□
    工作电源:220V±10%, f=50Hz±4%,PW≤20W
    外形尺寸:W×H×L=32cm×13cm×32cm



                        ST2255

ST2264超高阻仪

测试范围、分辨率。

   电    阻:    1.0×10∧3~ 2.0×10∧15  Ω,      分辨率0.001×103 ~ 0.001×10∧15  Ω
   电 阻 率:    1.0×10∧3 ~ 2.0×10∧17 Ω-cm    分辨率0.001×103 ~ 0.001×10∧17  Ω-cm
   方块电阻:    1.0×10∧3 ~ 2.0×10∧16 Ω/□    分辨率0.001×103 ~ 0.001×10∧16  Ω/□

量程划分及误差等级 (以测试标准电阻为例,电阻率、方阻要乘以修正系数)



ST2264超高阻仪如下图  所示



              ST2264超高阻仪
